产品概述

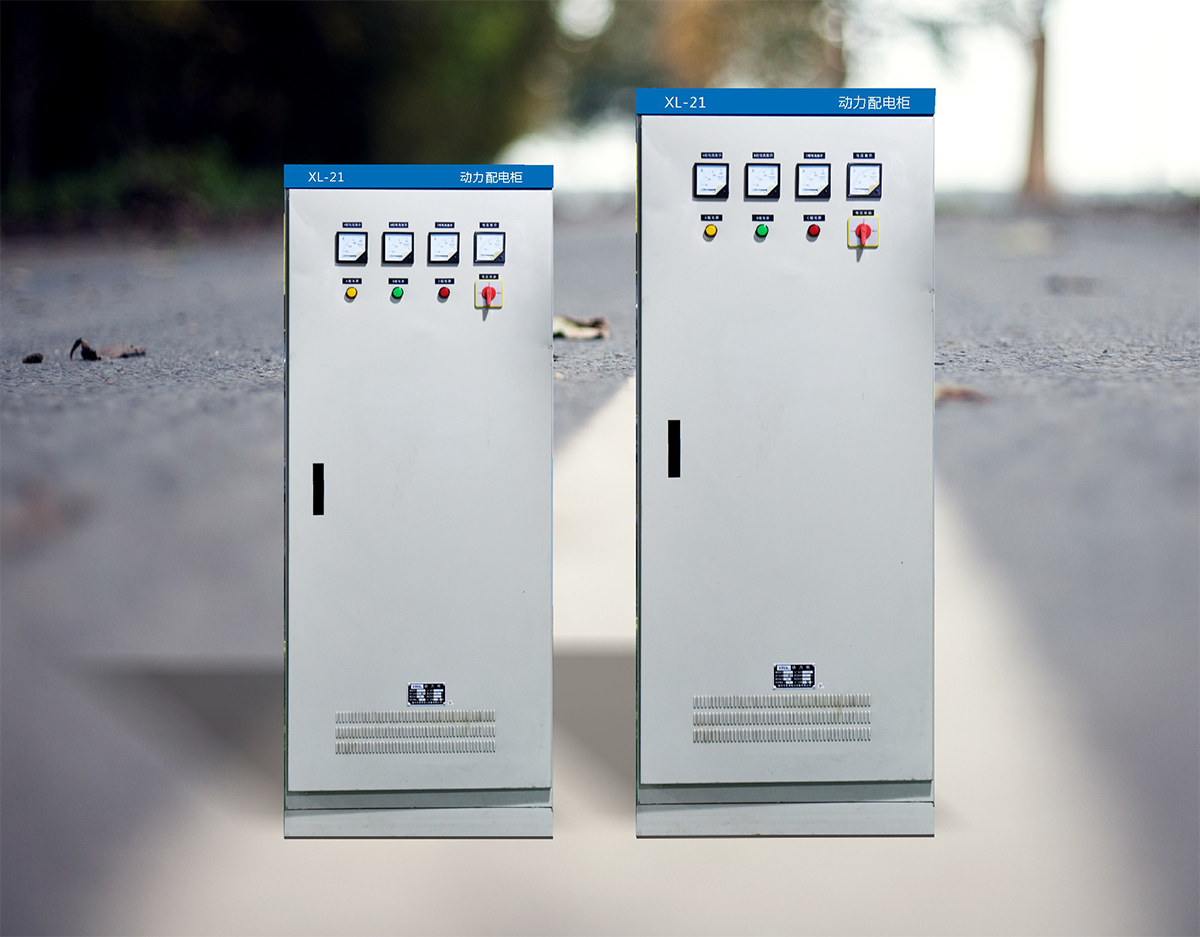

XL-21型低压动力配电柜适用于发电厂及工矿企业中，在交流电压500V及以下的三相四线或三相五线系统中作动力配电之用。XL-21型低压动力配电柜是户内装置靠墙安装，屏前检修。外壳用钢板弯制而成，可以作为切换电源之用。可根据用户需要，选用不同型号、不同电流等级的断路器，满足不同用户的需求



产品特点

主要电气性能完全符合IEC60439-I：1992和GB7251.1-1997的规定：

辅助电路具有就地、远方、自动控制和就地、远方控制切换的功能，接触器可采用直流保持；

受电主开关具有瞬间脱扣和热磁脱扣保护可选，为与下一级主开关配合，取消瞬间保护，避免了越级跳闸，并具有自投、手动操作和自动切换功能；

馈电电路主开关具有瞬间脱扣和热磁脱扣保护，当用户要求，可加装漏电保护；

电动机控制电路具有短路瞬时、过载、欠压释放及断相保护；

受电电路装有电流表、电压表。



使用条件

1．安装地点：户内：

2．海拔高度：≤2000m：

3．环境温度：- 25。C～+45 °c，最大温差≤25 °c：

4．相对湿度：日平均值≤95%，月平均值≤90%：

5．抗震能力：Ⅷ度，水平加速度≤0.25m/S²，垂直加速度≤0.125m/S²：

6．无剧烈震动和冲击以及没有火灾、化学腐蚀、爆炸危险的场所。

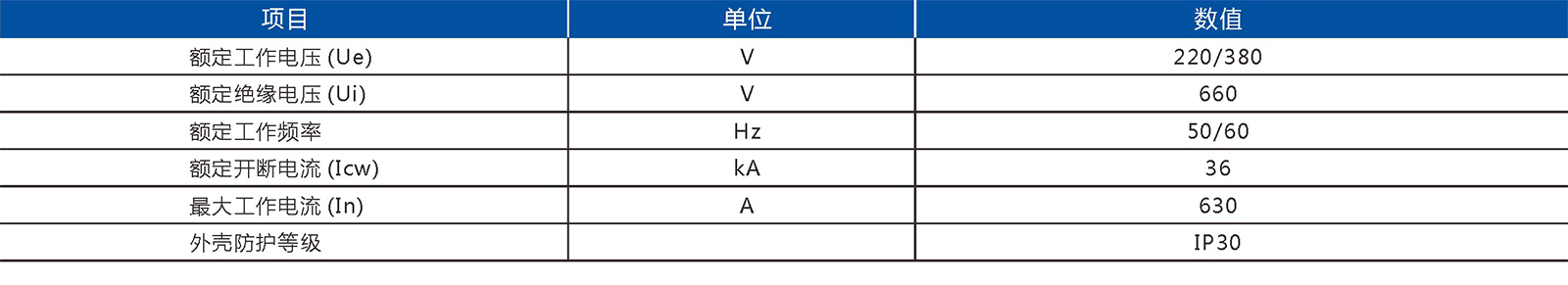

技术参数
